1) Prinsip Kerja Transmisi

Transmisi manual dan komponen-komponennya yang akan dibahas dalam modul ini adalah yang dipergunakan pada kendaraan bermotor. Transmisi manual dan komponen-komponennya merupakan bagian dari sistem pemindah tenaga dari sebuah kendaraan, yaitu sistem yang berfungsi mengatur tingkat kecepatan dalam proses pemindahan tenaga dari sumber tenaga (mesin) ke roda kendaraan (pemakai/peng-gunaan tenaga).

Sistem pemindah tenaga secara garis besar terdiri dari Unit kopling, transmisi, defrensial, poros dan roda kendaraan. Sementara Posisi transmisi manual dan komponennya, terletak pada ujung depan sesudah unit kopling dari sistem pemindah tenaga pada kendaraan. Fungsi transmisi adalah untuk mengatur perbedaan putaran antara putaran mesin (memalui unit kopling) dengan putaran poros yang keluar dari transmisi. Pengaturan putara ini dimaksudkan agar kendaraan mampu bergerak sesuai dengan beban dan kecepatan kendaraan

Posisi transmisi manual pada kendaraan secara skema dapat dilihat pada gambar 1 berikut ini.

Gambar Posisi transmisi manual pada kendaraan

Rangkaian pemindahan tenaga berawal dari sumber tenaga (Engine) kesisitem pemindah tenaga, yaitu masuk ke unit kopling (Clutch) diteruskan ketransmisi (Gear Box) ke propeller shaft dan keroda melalui defrensial (Final Drive). Konsep kerja transmisi manual dapat dijelaskan melalui gambar 2 dan 3 berikut.

Gambar Prinsip Kerja menggunakan konsep momen

Berdasarkan gambar 2 tersebut, dapat dilihat perbedaan antara keduanya. Gambar pertama seseorang mendorong mobil ditanjakan secara langsung, sementara gambar kedua menggunakan tongkat pengungkit. Melihat kondisi tersebut, manakah diantara keduanya yang lebih ringan?. Jawabnya tentu dia yang menggunakan pengungkit, sebab pada posisi pertama gaya dorong secara langsung, sementara posisi kedua menggunakan transfer momen melalui tongkat. Semakin panjang lengan, maka tenaga yang dikeluarkan untuk mendorong kendaraan akan semakin ringan.

Konsep dasar di atas kemudian dipergunakan dalam membuat desain transmisi, dimana lengan pengungkit tersebut diterapkan pada diameter roda gigi. Sehingga transmisi kendaraan juga disebut dengan gear box atau kotak roda gigi, karena komponen utama transmisi adalah roda gigi. Konsep pemindahan tenaga melalui roda gigi, seperti terlihat pada gambar 3 berikut ini.

Gambar  Konsep pemindahan tenaga melalui roda gigi

Gambar 3 (a) menggambarkan lengan pengungkit sederhana. Pada kodisi seimbang persamaannya M x l = m x 4l artinya massa m yang hanya ¼ M dapat mengangkat M. Hal ini menunjukan bahwa dengan gaya yang kecil dapat mengangkat massa yang beratnya 4 kali lipat, karena digunakannya sistem lengan pengungkit.

Gambar 3 (b), menunjukkan bagaimana dua piringan dipergunakan sebagai lengan pengungkit. Pada contoh tersebut massa yang digantungkan pada poros C akan mengangkat beban yang ada pada poros D. Rangkaian ini mungkin dapat dipergunakan untuk memahami konsep kerja transmisi, mesin dihubungkan ke poros C, dan yang ke roda dihubungkan ke D. Apabila diameter piringan B dibuat tiga kali piringan A, maka momen yang dihasilkan tiga kali lipat. Namun bila perbandingan giginya (gear ratio) 2 : 1, maka roda gigi A berputar dua kali, sedangkan roda gigi B berputar 1 kali. Momen pada roda gigi A ½ dari roda gigi B, atau gaya angkatnya akan setengah dari beban yang diangkat.

2) Macam-macam Roda gigi

Roda gigi/Gears adalah roda yang terbuat dari besi yang mempunyai gerigi pada permukaannya. Bentuk gigi dibuat sedemikian rupa hingga dapat bekerja secara berpasangan dan setiap pasangan terdapat sebuah roda gigi yang menggerakkan (driving gear) dan sebuah roda gigi yang digerakkan (driven gear).

Suatu kelompok/kumpulan roda gigi dengan komponen lain membentuk suatu sistem transmisi dalam suatu kendaraan, mereka terletak dalam suatu wadah yang disebut transmission case, atau kadang juga disebut gear box.

Beberapa macam desain roda gigi yang dipergunakan pada transmisi adalah:

Gambar Macam-macam roda gigi

a). Roda gigi jenis Spur – bentuk giginya lurus sejajar dengan poros, dipergunakan untuk roda gigi geser atau yang bisa digeser (Sliding mesh).

b). Roda gigi jenis Helical – bentuk giginya miring terhadap poros, dipergunakan untuk roda gigi tetap atau yang tidak bisa digeser (Constant mesh dan synchro-mesh).

c). Roda gigi jenis Double Helical – bentuk giginya dobel miring terhadap poros, dipergunakan untuk roda gigi tetap atau yang tidak bisa digeser (Constant mesh dan synchro-mesh).

d). Roda gigi jenis Epicyclic – bentuk giginya lurus atau miring terhadap poros, dipergunakan untuk roda gigi yang tidak tetap kedudukan titik porosnya (Constant mesh).

3) Konsep kerja transmisi

Seperti telah dikemukakan di atas, transmisi pada kendaraan terdiri dari berbagai bentuk roda gigi, ada yang sistem tetap ada yang digeser (slidingmesh). Berikut ini akan dicoba dijelaskan konsep kerja masing-masing.

a) Transmisi dengan roda gigi geser

Roda gigi pada poros input yaitu berasal dari kopling, dipasang mati. Sedangkan roda gigi yang dipasang pada poros output dipasang geser/sliding. Roda gigi yang digunakan untuk model ini tentunya jenis spur. Perhatikan pada gambar 5 berikut ini.

Gambar  Transmisi Sliding Gear

Posisi Netral, setiap transmisi mempunyai posisi ini dimana putaran poros input tidak dipindahkan keporos output. Posisi ini digunakan saat berhenti atau yang lainnya dimana sedang tidak memerlukan tenaga mesin. Untuk memenuhi kebutuhan tersebut, maka kedua roda gigi pada poros output (C & D) digeser agar tidak berhubungan dengan roda gigi dari poros input (A & B).

Posisi gigi 1, digunakan untuk menggerakan kendaraan pertama kali. Kondisi ini memerlukan momen yang besar gerakan pelan, maka roda gigi pemutar (Driver) harus yang lebih kecil (A) memutar roda gigi yang lebih besar (D). Sehingga roda gigi pada poros output yang dihubungkan deengan roda gigi yang sebelah kiri, sementara yang sebelah kanan tidak berhubungan. Seperti terlihat pada gambar 6 berikut ini.

Gambar  Posisi gigi 1

Posisi gigi 2, pada posisi ini tentunya kendaraan sudah bergerak sehingga momennya tidak begitu besar dibandingkan dengan saat posisi gigi 1. komposisi roda gigi pada posisi gigi kedua ini roda gigi D digeser sampai tidak berhubungan dengan roda gigi A, dan roda gigi C digeser kekiri agar berhubungan dengan roda gigi B. Dengan demikian, putaran poros input dipindahkan melalui roda gigi B & C ke poros output.

b) Transmisi dengan roda gigi tetap.

Sistem pemindahan kecepatan pada sistem ini tidak memindah roda gigi, namun dengan menambah satu perlengkapan kopling geser. Hubungan roda gigi C & D terhadap poros output bebas bukan sliding seperti pada model sebelumnya. Sedangkan yang terhubung sliding dengan poros output adalah kopling gesernya. Ilustrasi model ini dapat dilihat pada gambar 7 ber-ikut ini.

Gambar Transmisi dengan posisi roda gigi tetap

Pada model transmisi roda gigi tetap ini memungkinkan dipergunakan bentuk roda gigi selain model spur. Sehingga memungkinkan penggunaan roda gigi yang lebih kuat.

Kopling geser dapat digeser kekanan atau kekiri. Bila kopling ada ditengah maka berarti transmisi pada posisi netral. Pada posisi ini meskipun roda gigi C & D terus berputar bersama roda gigi A & B, namun tidak ada pemindahan putaran keporos output. Hal ini karena baik roda gigi C maupun roda gigi D terpasang bebas terhadap poros output.

Posisi gigi 1, kopling geser digeser kekiri hingga berhubungan dengan roda gigi D. Sehingga putaran poros input disalurkan melalui roda gigi A memutar roda gigi D dan membawa kopling geser yang telah terhubung, dan akhirnya poros output terbawa putaran melalui kopling geser.

Posisi gigi 2, kopling digeser kekanan hingga berhubungan dengan roda gigi C. Sehingga putaran poros input disalurkan melalui roda gigi B memutar roda gigi C dan membawa kopling geser yang telah terhubung, dan akhirnya poros output terbawa putaran melalui kopling geser.

c) Transmisi Synchronmesh

Terdapat kerugian yang perlu diatasi pada penggunaan sistem roda gigi geser seperti yang telah diuraikan di atas, yaitu:

a) Suara transmisi kasar saat memindah kecepatan.

b) Pemindahan gigi sangat sulit, apalagi pada kecepatan tinggi, sehingga pemindahan gigi harus dilakukkan pada kecepatan yang rendah.

Hal ini juga dialami pada sistem pengembangan yang meng-gunakan sistem Constantmesh. Meskipun pada sistem constant-mesh sudah tidak menggunakan penggeseran roda gigi, namun sistem penyambungannya masih mengalami permasalahan. Penyambungan yang dipergunakan pada sistem Constantmesh mirip pada sistem sliding gear saat memasukan kecepatan tertinggi yaitu antara roda gigi C dengan roda gigi D. Dengan kata lain, kendaraan yang transmisinya menggunakan sistem sliding gear atau Constantmesh akan terhambat khususnya pada proses akselerasi kendaraan. Karena setiap pemindahan kecepatan harus menunggu putaran turun terlebih dahulu.

Permasalahan proses pemindahan gigi tersebut, karena per-bedaan putaran kedua gigi yang akan disambungkan. Hal ini dapat dijelaskan sebagai berikut:

Misalkan: gambar 7 jumlah gigi dari roda gigi A = 20; B = 30; C = 20; dan D = 30.

Pada saat kendaraan belum berjalan, berarti putaran poros output dan kopling geser n2 = 0 rpm. Sementara bila putaran poros input adalah n1 = 1000 rpm, maka putaran roda gigi D n3 dapat dihitung sebagai berikut:

n3 = (A x n1)/D = (20 x 1000)/30 = 666 rpm.

Pada putaran yang demikian tinggi yaitu 666 rpm, sementara kopling geser tidak berputar tentu tidak dapat dihubungkan. Untuk itu biasanya pengemudi, memutus hubungan poros input dengan mesin dengan menginjak pedal kopling. Meskipun demi-kian untuk putaran sebesar 666 rpm, disamping tidak/sulit dihubungkan, kalau dapat dihubungkan akan terjadi kejutan yang luar biasa. Kejutan ini dapat mengakibatkan kerusakan pada komponen transmisi.

Oleh karena itu kemudian ditemukan sistem synchromesh. Sistem ini secara sederhana seperti terlihat pada gambar 8. Roda gigi transmisi dalam kondisi tetap, untuk memindahkan posisi kecepatan dipergunakan perlengkapan synchromesh, dimana dengan bentuk konisnya akan menyamakan putaran, baru kemudian gigi sleeve disambungkan. Kemampuan menyesuaikan putaran antara dua roda gigi yang akan disambungkan ini yang tidak dimiliki oleh kedua sistem sebelumnya.

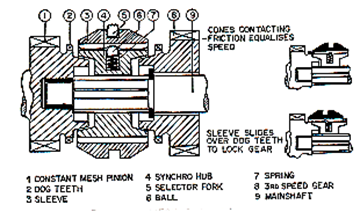

Gambar  Unit SynchroMesh

Sistem synchromesh ini yang kemudian dipergunakan pada transmisi manual sampai saat ini.

Cara kerjanya saat handel transmisi pada posisi netral, maka synchromesh berada ditengah tidak berpengaruh atau dipengaruhi oleh kedua roda gigi yang ada disampingnya.

Pada saat synchromesh digerakan kekiri kearah roda gigi (1), maka synchro hub (4) akan terdorong kekiri dan semakin kuat, maka akan mengerem putaran melalui bentuk konisnya hingga putaran antara roda gigi (1) dengan synchro hub (4) sama, kemudian sleeve (3) bergeser kekiri lebih lanjut hingga tersambung dengan gigi kecil (dog teeth) (2). Posisi ini berarti proses penyambungan sudah selesai. Dengan cara demikian proses penyambungan roda gigi transmisi tidak perlu me-nunggu turunnya putaran mesin.

Proses tersebut sama saat akan menghubungkan dengan roda gigi yang sebelah kanan (8), synchromesh digerakan kekanan kearah roda gigi (8), maka synchro hub (4) akan terdorong kekanan dan semakin kuat, maka akan mengerem putaran melalui bentuk konisnya hingga putaran antara roda gigi (8) dengan synchro hub (4) sama, kemudian sleeve (3) bergeser kekanan labih lanjut hingga tersambung dengan gigi kecil (dog teeth) roda gigi (8).
